手机套 TP 粘接专用 PUR 结构胶水：技术解析与应用指南​

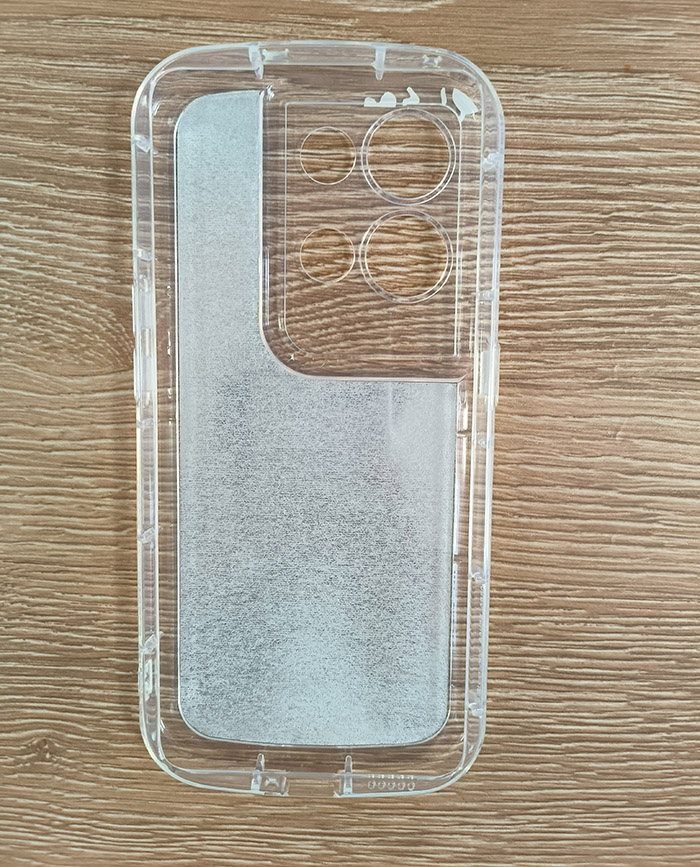

　　在智能手机配件行业中，手机套的品质直接影响用户体验与产品寿命，而粘接工艺是决定手机套质量的核心环节之一。其中，TP（Thermoplastic Polyurethane，热塑性聚氨酯）材质因具备优异的柔韧性、耐磨性和透明度，被广泛应用于手机套的表面装饰与功能层。但 TP 材质与手机套基材的粘接长期面临着附着力不足、耐候性差、易开胶等技术难题。PUR 结构胶水作为近年来新兴的粘接解决方案，凭借其独特的性能优势，逐渐成为手机套 TP 粘接领域的首选材料。本文将从技术原理、性能优势、应用场景到选购使用等方面，全面解析手机套 TP 粘接专用 PUR 结构胶水。

一、手机套 TP 粘接的技术难点与需求

　　手机套的材质组合日益多样化，常见基材包括硅胶、TPU、PC（聚碳酸酯）、ABS（丙烯腈 - 丁二烯 - 苯乙烯共聚物）等，而 TP 层通常作为表面保护层或装饰层与基材复合。这种多材质粘接场景对胶水提出了极高的要求，主要面临三大技术难点：

　　首先是材质兼容性问题。TP 材质表面张力低、极性弱，传统溶剂型胶水难以形成有效浸润，容易出现 “假粘” 现象；而硅胶、PC 等基材的化学特性差异大，单一胶水往往无法适配多种材质组合。其次是使用环境适应性需求。手机套日常使用中需承受高低温交替（-20℃至 60℃）、汗水侵蚀、摩擦碰撞等考验，胶水若耐候性不足，极易出现开胶、分层问题。最后是工艺适配性要求。规模化生产中，胶水需满足自动化涂胶效率（固化速度适中）、无挥发污染（符合环保标准）、粘接后可加工性（如裁切、弯折不变形）等工艺特性。

传统粘接方案如双面胶存在耐久性差、厚度影响手感的问题；溶剂型胶水则面临 VOC 排放超标、操作安全性低的短板；普通热熔胶则在高温环境下易软化失效。这些痛点使得行业急需一种兼具高强度、耐候性、环保性的专用粘接材料，PUR 结构胶水由此应运而生。

二、PUR 结构胶水的核心原理与成分解析

　　PUR 结构胶水全称为湿气固化型聚氨酯热熔胶（Polyurethane Reactive Hot Melt Adhesive），其核心技术原理是通过预聚物与空气中的水分发生化学反应，形成三维网状结构的高分子聚合物，从而实现永久性粘接。与传统热熔胶仅靠物理冷却固化不同，PUR 的固化过程是化学交联反应，这使得其粘接强度和耐久性远超常规胶水。

　　从成分构成来看，PUR 结构胶水主要包含三大核心组分：一是聚氨酯预聚物，由异氰酸酯与多元醇反应生成，是决定粘接强度的关键成分，其分子链中的 - NCO 基团具有极高的反应活性，能与基材表面的羟基、氨基等基团形成化学键；二是改性添加剂，包括增粘树脂（提升初粘力）、增韧剂（改善柔韧性）、抗氧剂（延缓老化）等，可根据手机套粘接需求调整配方；三是催化剂，用于调控固化速度，确保在生产节拍内完成定位与初步固化。

在手机套 TP 粘接场景中，PUR 胶水的固化过程分为两个阶段：涂胶后冷却至室温形成初步粘接（物理固化），此时可进行后续加工；随后通过环境中的湿气引发化学交联（24-72 小时完全固化），最终形成兼具强度与弹性的胶层。这种 “先快后慢” 的固化特性，完美适配了手机套自动化生产线的需求。

四、手机套 TP 粘接中 PUR 胶水的核心优势

在手机套 TP 粘接应用中，PUR 结构胶水展现出六大核心优势，全面解决了传统粘接方案的痛点：

超强粘接强度是 PUR 最突出的特性。经测试，其拉伸剪切强度可达 8-15MPa，远超普通热熔胶（3-5MPa）和溶剂胶（5-8MPa），能确保 TP 层与基材在反复弯折、冲击下不脱开。这源于其化学交联形成的化学键合力，而非单纯的物理吸附力。

卓越的耐候性能使其能适应手机套的全生命周期使用环境。在 - 40℃至 80℃的高低温循环测试中，PUR 胶层无开裂、无软化现象；在 95% 湿度环境下放置 30 天，粘接强度保持率仍超过 90%，有效抵抗汗水、雨水等侵蚀。这对于热带地区或多汗体质用户尤为重要。

柔韧性与应力缓冲能力完美适配手机套的使用特性。TP 材质和手机套基材在温度变化时会存在热胀冷缩差异，PUR 胶层的伸长率可达 300%-500%，能通过自身形变吸收应力，避免因材质伸缩导致的开胶。在手机套弯折测试中（180° 反复弯折 500 次），采用 PUR 粘接的样品无分层现象。

环保安全特性符合消费电子行业标准。PUR 胶水在固化过程中无溶剂挥发（VOC 含量＜1g/L），避免了传统溶剂胶的刺鼻气味和健康风险；固化后胶层不含甲醛、重金属等有害物质，可通过 ROHS、REACH 等环保认证，满足欧美市场的严苛要求。

工艺适配性优异显著提升生产效率。PUR 胶水在 120-160℃加热熔融后具有良好的流动性，可通过点胶机实现精密涂胶（最小胶线宽度可达 0.3mm），适应手机套复杂的边角、弧度结构；其开放时间（涂胶后至失去粘性的时间）可调控在 30-120 秒，适配不同自动化生产线速度。

轻量化与外观友好性提升产品质感。PUR 胶层固化后厚度可控制在 0.1-0.3mm，远薄于双面胶（0.5mm 以上），不会增加手机套厚度；且胶层透明度高，无黄变风险（添加抗氧剂后耐黄变等级可达 4 级以上），确保 TP 层的美观度不受影响。

五、应用场景与行业适配案例

PUR 结构胶水在手机套 TP 粘接领域的应用已覆盖主流产品类型，尤其在以下场景中表现突出：

TPU 手机套与 TP 层粘接是最常见的应用场景。TPU 材质本身具有弹性，但传统胶水易出现 “粘不住、粘不牢” 的问题。采用 PUR 胶水后，可实现 TPU 基材与 TP 装饰层的无缝贴合，在手机套摔落测试中（1.5 米高度跌落至水泥地），粘接处无开裂，解决了长期困扰行业的 “边角开胶” 难题。某头部配件企业引入 PUR 方案后，产品不良率从 8% 降至 1.2%。

硅胶手机套的 TP 复合工艺中，PUR 胶水有效解决了硅胶表面惰性导致的粘接难题。通过特殊配方的 PUR 胶水（添加硅烷偶联剂），可在硅胶表面形成化学锚点，经测试，其剥离强度可达 5N/cm 以上，满足硅胶套反复拉伸不变形的使用需求。

PC 硬壳手机套的 TP 防刮层粘接场景中，PUR 胶水的耐候性优势凸显。PC 材质在高温下易发生微小形变，普通胶水易因应力积累出现脱层，而 PUR 的柔韧性可缓冲这种形变应力，在汽车内高温环境（60℃以上）放置 72 小时后，仍保持完好粘接。

随着 5G 手机的普及，手机套还需适配无线充电功能，PUR 胶水的低介电常数特性（ε＜3.5）不会干扰无线充电信号，成为该类产品的首选粘接方案。某品牌无线充电专用手机套采用 PUR 粘接后，充电效率保持率提升至 95% 以上。

六、选购要点与技术参数解读

面对市场上众多的 PUR 结构胶水产品，企业在选购时需重点关注以下核心指标，确保适配手机套 TP 粘接需求：

粘接强度参数是首要考量因素，需明确测试标准（如 GB/T 7124-2008）下的拉伸剪切强度和 T 型剥离强度。针对手机套场景，建议选择拉伸剪切强度≥10MPa、剥离强度≥8N/cm 的产品，可通过索要第三方检测报告验证数据真实性。

耐候性测试数据直接决定产品使用寿命，需重点查看高低温循环测试（-40℃/2h→80℃/2h，至少 50 个循环）和湿热老化测试（40℃，95% RH，500h）后的强度保持率，优质产品的保持率应≥85%。同时需关注耐黄变等级，建议选择 UV340 灯管照射 168h 后色差 ΔE＜2 的产品，避免 TP 层出现发黄现象。

工艺适配参数需与生产线匹配，开放时间（Open Time）应根据涂胶至压合的间隔时间选择，自动化生产线建议 30-60 秒，手工操作可放宽至 60-120 秒；熔融粘度（120℃时）宜控制在 5000-15000mPa・s，确保涂胶均匀不拉丝。

环保认证资质是进入主流市场的门槛，必须确认产品通过 ROHS 2.0（10 项重金属及有害物质管控）、REACH（233 项高关注物质）认证，婴幼儿用品级手机套还需符合 EN 71-3 标准（八大重金属迁移量测试）。

厂家技术支持能力同样关键，优质供应商应能提供针对性解决方案，如根据基材组合调整配方、提供涂胶工艺参数指导、协助解决生产中的粘接问题等。建议选择具有 5 年以上消费电子胶水研发经验的企业，其产品成熟度和服务响应速度更有保障。

标准化使用流程与质量控制

正确的使用方法是发挥 PUR 结构胶水性能的关键，企业需建立标准化操作流程，涵盖以下核心环节：

基材表面预处理直接影响粘接效果。TP 层和手机套基材表面需去除油污、灰尘等杂质，可采用异丙醇（IPA）擦拭或等离子处理（针对低表面能材质），处理后的表面张力应≥36mN/m（通过达因笔检测）。需注意，TP 层若经过防指纹处理，需局部去除涂层后再涂胶。

涂胶工艺参数设置需精准控制。热熔胶机温度应设定在 120-160℃（根据胶水型号调整），确保胶水完全熔融且无碳化；涂胶压力建议 0.3-0.5MPa，胶线宽度控制在 0.2-0.5mm，胶量误差不超过 ±10%，避免胶量过多导致溢胶或过少影响强度。

压合固化环节决定初步粘接质量。涂胶后应在开放时间内完成压合，压合压力 0.1-0.3MPa，保压时间 10-30 秒，确保胶层均匀分布；固化环境需控制温湿度，建议温度 23±5℃，相对湿度 50±10%，加速固化可采用 40℃、60% RH 的恒温恒湿环境，但需避免高温高湿导致气泡产生。

质量检测标准需明确量化。外观检测要求胶层无气泡、无溢胶、无缺胶；力学测试每批次抽样进行剥离强度检测（≥5N/cm）；耐候性验证每月进行一次高低温循环测试，确保批量生产稳定性。

此外，PUR 胶水需注意储存条件，未开封产品应在 - 10℃以下冷冻保存，保质期 6 个月；开封后需在 24 小时内用完，避免因吸潮提前固化。胶枪和涂胶嘴需每日清洁，防止残留胶水固化堵塞。

七、常见问题与解决方案

在手机套 TP 粘接实际生产中，可能遇到各类问题，需针对性解决：

粘接后出现气泡是常见问题，主要原因包括基材表面有油污（预处理不到位）、涂胶时卷入空气（胶嘴距离过远）、固化环境湿度骤变（水分过多导致反应剧烈）。解决方案：加强表面清洁工序，采用接触式涂胶（胶嘴贴近基材），控制固化环境湿度稳定在 40%-60%。

低温环境下粘接强度不足多因固化不完全导致。当环境温度低于 15℃时，PUR 反应速度明显减慢，建议在涂胶工位增设保温装置（维持环境温度≥20℃），或选用低温快速固化型 PUR 胶水（添加专用催化剂），确保 72 小时内完全固化。

TP 层出现黄变现象可能是胶水抗氧剂不足或基材兼容性问题。解决方法：选用添加受阻胺光稳定剂（HALS）的 PUR 胶水，测试 TP 层与胶水的兼容性（加速老化试验），避免材质间化学反应导致变色。

胶层开裂问题多因配方柔韧性不足，尤其在 TPU 手机套弯折时易发生。建议选择 elongation at break≥300% 的 PUR 胶水，或要求厂家调整配方增加增韧剂比例，提升胶层抗疲劳性能。

初粘力不足导致定位困难可通过调整涂胶量（适当增加 5-10%）或选用高初粘型配方解决，同时确保压合保压时间不少于 20 秒，让胶水充分浸润基材表面。

　　随着消费者对手机套品质要求的提升，粘接工艺已从 “隐形环节” 成为产品竞争力的核心要素。PUR 结构胶水凭借其高强度、耐候性、环保性的综合优势，正在重塑手机套 TP 粘接的技术标准。从材质兼容性优化到智能化生产适配，从基础粘接功能到多功能集成（如抗菌、防黄变），PUR 胶水的技术创新将持续推动手机配件行业升级。

　　对于手机套生产企业而言，选择适配的 PUR 结构胶水不仅能解决质量痛点，更能提升产品附加值。通过精准选型、标准化工艺、严格质控的全流程管理，可实现从 “合格产品” 到 “优质产品” 的跨越。未来，随着纳米改性技术和绿色化学的发展，PUR 结构胶水将在粘接强度、固化速度、环保性能上实现更大突破，为手机套 TP 粘接提供更优解。
